滾銷齒輪銷輪Ⅲ

隆德滾銷齒輪的齒形以能夠和銷輪、齒條順暢嚙合的近似內旋曲線的形狀為基礎，采用了本公司獨有的能進一度提高強度的齒形形狀，具備更高的強度。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
輸送特點
注意事項
應用

安裝簡單，允許粗糙安裝。

通過弧形組件的組合，可實現大型設備的應對。

在銷齒條、銷輪的所有銷子部位使用了安裝用的空心銷(套銷),可利用該孔簡單地進行安裝作業。

因為大型設備用的銷輪是弧形結構，所以弧形的組合可對應大直徑銷輪與鏈條方式相比，傳遞能力更大，尺寸更小。

滾銷在銷輪上滾動時，摩擦損失相對較小。相比于滑動摩擦，滾動摩擦的阻力更小，能夠提高傳動效率，減少能量損耗。

滾銷與銷輪的嚙合過程較為平穩，不會產生較大的沖擊和振動。這有助于減少能量損失，提高傳動系統的穩定性和可靠性。

在運行前，請在鏈條外周圍面涂抹極壓系潤滑油，同時在銷輪或銷齒條滾子內面涂抹潤滑脂，以確保傳動的平穩進行。

如果無法確定應該使用哪種方式進行潤滑，可咨詢隆德技術人員。

滾銷齒輪鏈條常搭配滾銷齒輪應用于各種機械傳動系統中。

在工業自動化生產線中，常用于輸送設備和提升設備的傳動。

在交通運輸設備中，常用于自行車、摩托車、汽車的變速器和傳動系統。

技術參數

點擊圖片放大

■銷輪規格表

框架型號	PGD70 （標準系列）		PGD80 （標準系列）		PGD90 （標準系列）		PGD120（標準系列）
框架型號	PGDS70（S 系列）		PGDS80 （S 系列）		PGDS90 （S <系列）		PGD120（標準系列）
規格	圓弧節距(P)	70.0	圓弧節距(P)	80.0	圓弧節距(P)	90.0	圓弧節距(P)	120.0
	滾子直徑	35.7	滾子直徑	39.7	滾子直徑	47.6	滾子直徑	63.5
	總寬（Lw）	標準：72	總寬（Lw）	標準：74	總寬（Lw）	標準：90	總寬（Lw）	標準：112
	總寬（Lw）	S：60	總寬（Lw）	S：66	總寬（Lw）	S：76	總寬（Lw）
	內寬（W）	40.0	內寬（W）	42	內寬（W）	52.0	內寬（W）	68
	板厚（T）	標準：16	板厚（T）	標準：16	板厚（T）	標準：19	板厚（T）	標準：22
	板厚（T）	S：10	板厚（T）	S：12	板厚（T）	S：12	板厚（T）	標準：22
	安裝孔	17.0	安裝孔	17.0	安裝孔	22.0	安裝孔	32.0
	安裝螺栓尺寸	M16	安裝螺栓尺寸	M16	安裝螺栓尺寸	M20	安裝螺栓尺寸	M30

滾子數量	分割數量	節距直徑	外徑	內徑	分割數量	節距直徑	外徑	內徑	分割數量	節距直徑	外徑	內徑	分割數量	節距直徑	外徑	內徑
滾子數量		節距直徑	外徑	內徑		節距直徑	外徑	內徑		節距直徑	外徑	內徑		節距直徑	外徑	內徑
NT		Dpw	Dow	Diw		Dpw	Dow	Diw		Dpw	Dow	Diw		Dpw	Dow	Diw
60	4	1336.90	1409	1264	5	1527.89	1608	1447	6	1718.87	1815	1622	8	2291.83	2442	2141
70	5	1559.72	1632	1487	6	1782.54	1863	1702	7	2005.35	2102	1909	9	2673.80	2824	2523
80	6	1782.54	1855	1710	7	2037.18	2118	1957	8	2291.83	2388	2195	10	3055.77	3206	2905
90	7	2005.35	2078	1933	8	2291.83	2372	2211	9	2578.31	2675	2482	12	3437.75	3588	3287
100	7	2228.17	2301	2156	9	2546.48	2627	2466	10	2864.79	2961	2768	13	3819.72	3970	3669
110	8	2450.99	2523	2378	9	2801.13	2882	2721	11	3151.27	3248	3055	14	4201.69	4352	4051
120	9	2673.80	2746	2601	10	3055.77	3136	2975	12	3437.75	3534	3341	15	4583.66	4734	4433
130	10	2896.62	2969	2824	11	3310.42	3391	3230	12	3724.23	3821	3628	16	4965.63	5116	4815
140	10	3119.44	3192	3047	12	3565.07	3646	3485	13	4010.70	4107	3914	18	5347.61	5498	5197
150	11	3342.25	3415	3270	13	3819.72	3900	3739	14	4297.18	4394	4201	19	5729.58	5880	5579
160	12	3565.07	3638	3493	13	4074.37	4155	3994	15	4583.66	4680	4487	20	6111.55	6262	5961
170	12	3787.89	3860	3715	14	4329.01	4410	4249	16	4870.14	4967	4774	21	6493.52	6644	6343
180	13	4010.70	4083	3938	15	4583.66	4664	4503	17	5156.62	5253	5060	22	6875.49	7026	6725
190	14	4233.52	4306	4161	16	4838.31	4919	4758	18	5443.10	5540	5347	24	7257.47	7408	7107
200	15	4456.34	4529	4384	17	5092.96	5173	5012	19	5729.58	5826	5633	25	7639.44	7790	74S9
220	16	4901.97	4974	4829	18	5602.25	5683	5522	21	6302.54	6399	6206	27	8403.38	8554	8253
240	17	5347.61	5420	5275	20	6111.55	6192	6031	22	6875.49	6972	6779	30	9167.32	9318	9017
260	19	5793.24	5866	5721	21	6620.85	6701	6540	24	7448.45	7545	7352	32	9931.27	10082	9781
280	20	6238.87	6311	6166	23	7130.14	7211	7050	26	8021.41	8118	7925	35	10695.21	10846	10545
300	22	6684.51	6757	6612	25	7639.44	7720	7559	28	8594.37	8691	8498	37	11459.16	11610	11309

型號表示例

	PDU70	-	GM	-	70P
	（1）		（2）		（3）

（1）PUD：標準系列， PDUS：S系列

（2）嚙合形式：GM：外接， NM：內接

（3）滾子數量

驅動方式

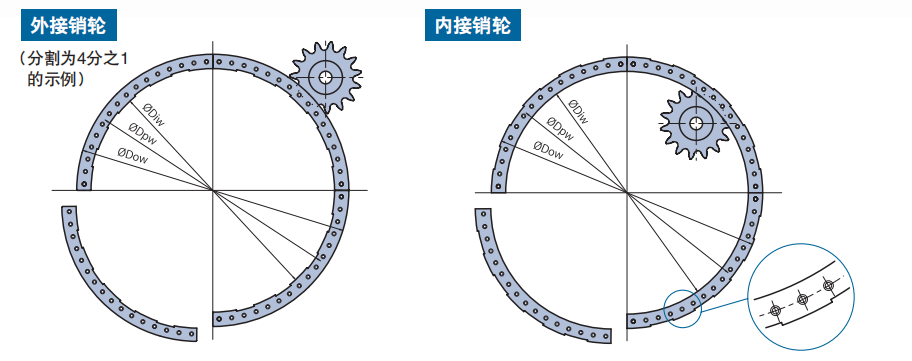

銷輪分為外接銷輪和內接銷輪兩種，如下圖所示：

注:

1.在各弧形的外接輪的內側或者內接銷輪的外側，設置了凸起部位。以此作為安裝的基準面。

2.外接銷輪的內徑尺寸Diw，內接銷輪的外徑尺寸Dow為對象裝置的外徑、內徑尺寸。

3.未配備安裝螺栓。

4.也可根據客戶需求定制對應指定滾子數量的銷輪。

5.也可制造圓周的一部分(不滿360)。
