40-2 工藝孔鏈輪

工藝孔鏈輪分為主動輪和從動輪，與普通鏈輪相比，工藝孔鏈輪上設有特定的工藝孔，這些工藝孔可以用于多種目的，例如減輕鏈輪重量、便于安裝和拆卸、方便加工制造等。雙排工藝孔鏈輪有兩排齒與鏈條嚙合，雙排鏈輪的承載能力比單排鏈輪更強，能夠承受更大的扭矩和負載。40-2鏈輪，配用LD40-2雙排滾子鏈條，可根據客戶需求追加工軸孔部。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
齒部規格
安裝要求
注意事項
表面處理方式

采用優質碳素結構鋼進行沖壓成型。

表面進行了噴吵、電鍍處理。

采用先進的銑齒加工工藝，使齒形更精確,有兩排齒與鏈條嚙合，雙排鏈輪的承載能力比單排鏈輪更強，能夠承受更大的扭矩和負載。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

工藝孔鏈輪上設有特定的工藝孔，這些工藝孔可以用于多種目的，例如減輕鏈輪重量、便于安裝和拆卸、方便加工制造等。

進行了表面處理，耐磨性提高，不輕易磨損。

可以適應不同的轉動速度和負載要求，提高工作效率和泛用性。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

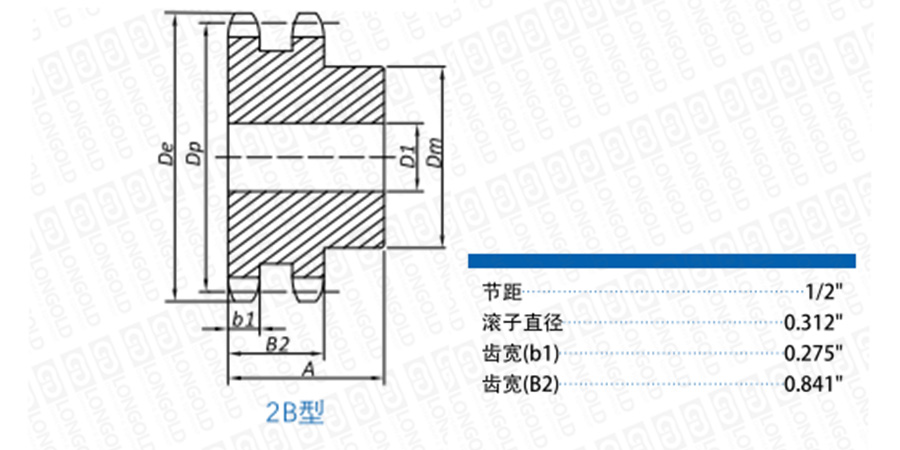

■鏈輪本體結構詳見如上圖

上圖為40-2 工藝孔鏈輪主動輪以及被動輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■鏈輪尺寸表

齒數	雙排B型鏈輪型號	外圓直徑	節距圓直徑	軸孔徑D1		輪轂		參考重量	PDF圖紙	DXF圖紙
		De	Dp	Min	Max	直徑Dm	長度A	參考重量
		inch	inch	inch	inch	inch	inch	lbs
11	LD40-2B11TQ	2.000	1.77	1/2	3/4	*1 7/16	1 1/2	0.62	請咨詢	請咨詢
12	LD40-2B12TQ	2.170	1.93	1/2	8/9	*1 9/16	1 1/2	0.76
13	LD40-2B13TQ	2.330	2.09	1/2	1	1 1/2	1 1/2	0.86
14	LD40-2B14TQ	2.490	2.25	1/2	1 1/8	1 2/3	1 1/2	1.08
15	LD40-2B15TQ	2.650	2.40	1/2	1 1/4	1 4/5	1 1/2	1.24
16	LD40-2B16TQ	2.810	2.56	5/8	1 3/8	2	1 1/2	1.42
17	LD40-2B17TQ	2.980	2.72	5/8	1 4/9	2 1/8	1 1/2	1.64
18	LD40-2B18TQ	3.140	2.88	5/8	1 1/2	2 1/3	1 1/2	1.92
19	LD40-2B19TQ	3.300	3.04	5/8	1 3/4	2 1/2	1 1/2	2.22
20	LD40-2B20TQ	3.460	3.20	5/8	1 7/8	2 5/8	1 5/8	2.64
21	LD40-2B21TQ	3.620	3.35	5/8	1 7/8	2 3/4	1 5/8	2.94
22	LD40-2B22TQ	3.780	3.51	5/8	1 7/8	2 7/8	1 5/8	3.18
23	LD40-2B23TQ	3.940	3.67	5/8	2	3	1 5/8	3.52
24	LD40-2B24TQ	4.100	3.83	5/8	2 1/4	3 1/4	1 5/8	4.04
25	LD40-2B25TQ	4.260	3.99	5/8	2 1/4	3 1/4	1 5/8	4.26
26	LD40-2B26T	4.420	4.15	5/8	2 1/4	3 1/4	1 5/8	4.48
30	LD40-2B30T	5.060	4.78	7/8	2 1/4	3 1/4	1 5/8	5.34
35	LD40-2B35T	5.860	5.58	7/8	2 1/4	3 1/4	1 5/8	6.80
36	LD40-2B36T	6.020	5.74	8/9	2 1/2	3 3/4	1 5/8	7.20
40	LD40-2B40T	6.650	6.37	8/9	2 1/2	3 3/4	1 3/4	9.40
42	LD40-2B42T	6.970	6.69	8/9	2 1/2	3 3/4	1 3/4	10.20
45	LD40-2B45T	7.450	7.17	8/9	2 1/2	3 3/4	1 3/4	11.36
48	LD40-2B48T	7.930	7.64	8/9	2 1/2	3 3/4	1 3/4	12.66
52	LD40-2B52T	8.570	8.28	8/9	2 1/2	3 3/4	1 3/4	14.46
54	LD40-2B54T	8.890	8.60	8/9	2 1/2	3 3/4	1 3/4	15.48
60	LD40-2B60T	9.840	9.55	8/9	2 1/2	3 3/4	1 3/4	18.60
68	LD40-2B68T	11.120	10.83	1 1/5	2 3/4	4 1/4	2 1/8	24.96
72	LD40-2B72T	11.750	11.46	1 1/5	2 3/4	4 1/4	2 1/8	27.88
76	LD40-2B76T	12.390	12.10	1 1/5	2 3/4	4 1/4	2 1/8	30.18
84	LD40-2B84T	13.660	13.37	1 1/5	2 3/4	4 1/4	2 1/8	36.24
95	LD40-2B95T	15.410	15.12	1 1/5	2 3/4	4 1/4	2 1/8	38.84
96	LD40-2B96T	15.570	15.28	1 1/5	2 3/4	4 1/4	2 1/8	39.50
102	LD40-2B102T	16.530	16.24	1 1/5	2 3/4	4 1/4	2 1/8	42.72
112	LD40-2B112T	18.120	17.83	1 1/5	2 3/4	4 1/4	2 1/8	55.54

注：*表示輪轂上有淺鍵槽，規格后帶Q的表示此鏈輪已做齒部硬化處理。

型號表示例

LD40	-	2B	26T	Q
（1）		（2）	（3）	（4）

（1）鏈號

（2）鏈輪類型

（3）鏈輪齒數

（4）Q：齒端硬化規格

鏈輪的類型

類型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
說明	單排片式	單排單側輪轂	單排雙側輪轂	雙排片式	雙排單側輪轂	雙排雙側輪轂	三排片式	三排單側輪轂	三排雙側輪轂	雙排雙向驅動

圖示
