50-3 工藝孔鏈輪

工藝孔鏈輪分為主動輪和從動輪，與普通鏈輪相比，工藝孔鏈輪上設有特定的工藝孔，這些工藝孔可以用于多種目的，例如減輕鏈輪重量、便于安裝和拆卸、方便加工制造等。三排工藝孔鏈輪有三排齒與鏈條嚙合，三排鏈輪的承載能力比雙排鏈輪更強，能夠承受更大的扭矩和負載。50-3鏈輪，配用LD50-3三排鏈條，可根據客戶需求追加工軸孔部。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
齒部規格
安裝要求
注意事項
表面處理方式

采用優質碳素結構鋼進行沖壓成型。

表面進行了噴吵、電鍍處理。

采用先進的銑齒加工工藝，使齒形更精確,有兩排齒與鏈條嚙合，三排鏈輪的承載能力比雙排鏈輪更強，能夠承受更大的扭矩和負載。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

工藝孔鏈輪上設有特定的工藝孔，這些工藝孔可以用于多種目的，例如減輕鏈輪重量、便于安裝和拆卸、方便加工制造等。

進行了表面處理，耐磨性提高，不輕易磨損。

可以適應不同的轉動速度和負載要求，提高工作效率和泛用性。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

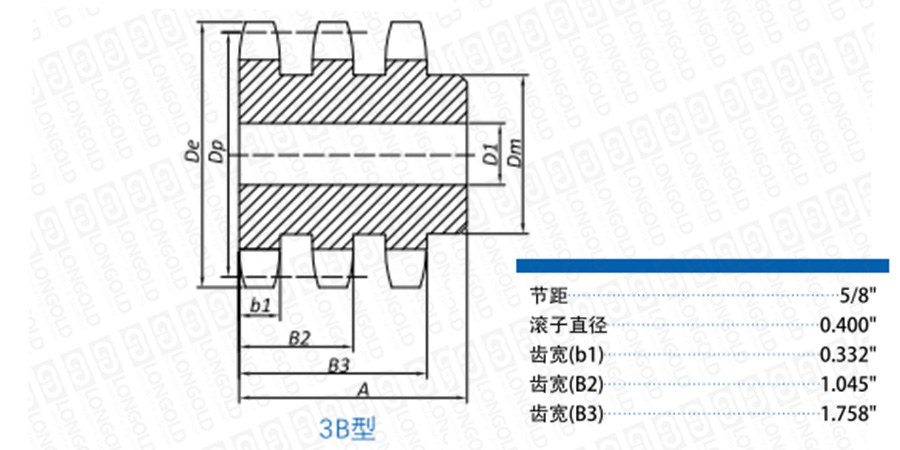

■鏈輪本體結構詳見如上圖

上圖為50-3 工藝孔鏈輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■3B型鏈輪尺寸表

齒數	三排B型鏈輪型號	外圓直徑	節距圓直徑	軸孔徑D1		輪轂		參考重量	PDF圖紙	DXF圖紙
		De	Dp	Min	Max.	直徑Dm	長度A	參考重量
		inch	inch	inch	inch	inch	inch	lbs
11	LD50-3B11TQ	2.500	2.218	5/8	8/9	1 4/9	2 1/2	1.42	請咨詢	請咨詢
12	LD50-3B12TQ	2.710	2.415	5/8	1 1/8	1 2/3	2 1/2	1.84
13	LD50-3B13TQ	2.910	2.612	5/8	1 1/3	1 7/8	2 1/2	2.28
14	LD50-3B14TQ	3.110	2.809	5/8	1 3/8	2 1/9	2 1/2	2.72
15	LD50-3B15TQ	3.320	3.006	3/4	1 1/2	2 1/3	2 1/2	3.24
16	LD50-3B16TQ	3.520	3.204	3/4	1 3/4	2 1/2	2 1/2	3.76
17	LD50-3B17TQ	3.720	3.401	3/4	1 7/8	2 2/3	2 1/2	4.38
18	LD50-3B18TQ	3.920	3.599	3/4	1 8/9	2 8/9	2 1/2	5.10
19	LD50-3B19TQ	4.120	3.797	1	2 1/8	3 1/8	2 1/2	5.60
20	LD50-3B20TQ	4.320	3.995	1	2 1/4	3 1/4	2 5/8	6.42
21	LD50-3B21TQ	4.520	4.193	1	2 3/8	3 1/2	2 5/8	7.42
22	LD50-3B22TQ	4.720	4.392	1	2 3/8	3 5/9	2 5/8	7.92
23	LD50-3B23TQ	4.920	4.590	1	2 1/2	3 5/8	2 5/8	8.80
24	LD50-3B24TQ	5.120	4.788	1	2 1/2	3 5/8	2 5/8	9.42
25	LD50-3B25TQ	5.320	4.987	1	2 1/2	3 5/8	2 5/8	10.16
26	LD50-3B26T	5.520	5.185	1	2 1/2	3 3/4	2 5/8	11.02
30	LD50-3B30T	6.320	5.979	1	2 1/2	3 3/4	2 5/8	14.24
35	LD50-3B35T	7.320	6.972	1	2 1/2	3 3/4	2 5/8	18.96
36	LD50-3B36T	7.520	7.171	1 1/5	2 3/4	4	2 3/4	20.60
42	LD50-3B42T	8.720	8.363	1 1/5	2 3/4	4	2 3/4	27.46
48	LD50-3B48T	9.910	9.556	1 1/5	2 3/4	4	3 1/8	36.64
52	LD50-3B52T	10.710	10.351	1 1/5	2 3/4	4	3 1/8	42.54
60	LD50-3B60T	12.300	11.942	1 1/3	3	4 1/2	3 1/8	56.84
68	LD50-3B68T	13.890	13.533	1 1/3	3	4 1/2	3 1/8	73.21
72	LD50-3B72T	14.690	14.328	1 1/3	3	4 3/4	3 1/2	54.40
76	LD50-3B76T	15.490	15.124	1 1/3	3	4 3/4	3 1/2	51.20
84	LD50-3B84T	17.080	16.715	1 1/3	3	4 3/4	3 1/2	65.32
95	LD50-3B95T	19.270	18.903	1 1/3	3	4 3/4	3 3/4	74.42
102	LD50-3B102T	20.660	20.295	1 1/3	3	4 3/4	3 3/4	74.94

注：型號表示例中帶Q表示齒部做硬化處理。

型號表示例

LD50	-	3B	35T	Q
（1）		（2）	（3）	（4）

（1）鏈號

（2）鏈輪類型

（3）鏈輪齒數

（4）Q：齒端硬化規格

鏈輪的類型

類型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
說明	單排片式	單排單側輪轂	單排雙側輪轂	雙排片式	雙排單側輪轂	雙排雙側輪轂	三排片式	三排單側輪轂	三排雙側輪轂	雙排雙向驅動

圖示
