120-1 錐孔鏈輪

美標錐孔鏈輪是符合美國標準的鏈輪，其特點是具有錐形孔，通常用于與錐形軸配合使用。鏈輪的尺寸和規格多樣，鏈輪的齒數可以根據傳動比的要求來確定，材料通常為碳鋼或不銹鋼，表面處理可能包括發黑、鍍鋅或鍍鎳，以提高耐磨性和耐腐蝕性。120-1錐孔鏈輪，配用LD120-1單排鏈條。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
齒部規格
安裝要求
注意事項
表面處理方式

材料通常為碳鋼或不銹鋼，具有較高的機械強度。

表面處理可能包括發黑、鍍鋅或鍍鎳，以提高耐磨性和耐腐蝕性。

采用先進的銑齒加工工藝，使齒形更精確。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

齒部硬化：需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，齒端部均實施硬化處理。

齒部無硬化：齒端不實施硬化處理。鏈輪大齒數范圍的齒端均為無硬化規格。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

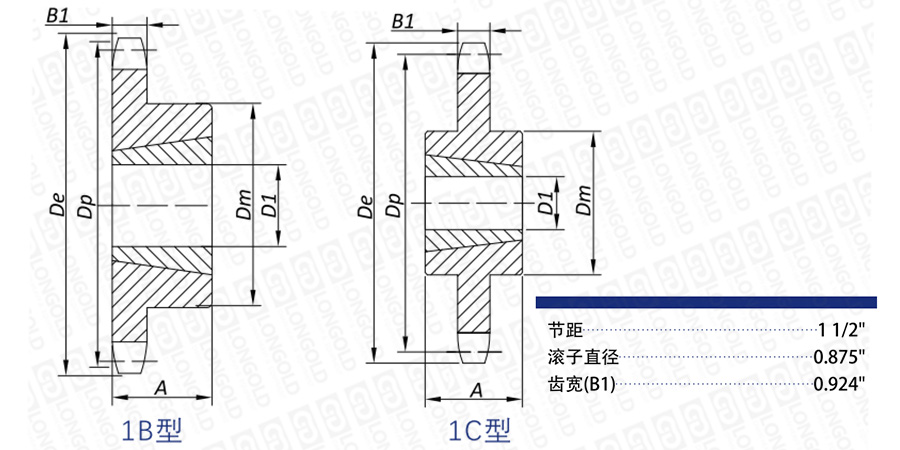

■鏈輪本體結構詳見如上圖

上圖為120-1 錐孔鏈輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■單排B型鏈輪尺寸表

齒數	單排B型鏈輪型號	錐套型號	外圓直徑	節距圓直徑	最大孔徑	輪轂		參考重量		PDF圖紙	DXF圖紙
			De	Dp	D1	長度A	直徑Dm	鏈輪	錐套
			inch	inch	inch	inch	inch	Lbs	Lbs
12	LD120-1B12TQ-TB	2012	6.498	5.796	2	1 1/4	3 9/16	5.50	1.70	請咨詢	請咨詢
13	LD120-1B13TQ-TB	2517	6.896	6.268	2 1/2	1 3/4	4 1/4	6.00	3.50
14	LD120-1B14TQ-TB	2517	7.472	6.741	2 1/2	1 3/4	4 1/4	7.00	3.50
15	LD120-1B15TQ-TB	2517	7.957	7.215	2 1/2	1 3/4	4 1/4	8.00	3.50
16	LD120-1B16TQ-TB	3020	8.441	7.689	3	2	5 1/4	10.00	6.50
17	LD120-1B17TQ-TB	3020	8.924	8.163	3	2	5 1/4	11.00	6.50
18	LD120-1B18TQ-TB	3020	9.407	8.368	3	2	5 1/4	12.00	6.50
19	LD120-1B19TQ-TB	3020	9.889	9.113	3	2	5 1/4	14.00	6.50
20	LD120-1B20TQ-TB	3020	10.371	9.588	3	2	5 1/4	15.50	6.50
21	LD120-1B21TQ-TB	3020	10.851	10.064	3	2	5 1/4	17.50	6.50
24	LD120-1B24TQ-TB	3020	12.294	11.492	3	2	5 1/4	23.50	6.50
26	LD120-1B26TQ-TB	3020	13.254	12.444	3	2	5 1/4	28.50	6.50
30	LD120-1B30TQ-TB	3020	15.171	14.351	3	2	5 1/4	33.50	6.50

■單排C型鏈輪尺寸表

齒數	單排C型鏈輪型號	錐套型號	外圓直徑	節距圓直徑	最大孔徑	輪轂		參考重量		PDF圖紙	DXF圖紙
			De	Dp	D1	長度A	直徑Dm	鏈輪	錐套
			inch	inch	inch	inch	inch	Lbs	Lbs
35	LD120-1C35T-TB	3020	17.566	16.734	3	2	5 1/4	52.50	6.50	請咨詢	請咨詢
45	LD120-1C45T-TB	3020	22.351	21.503	3	2	5 1/4	82.00	9.20
60	LD120-1C60T-TB	3535	29.522	28.661	3 1/2	3 1/2	6 1/2	140.00	14.00
70	LD120-1C70T-TB	3535	34.301	33.434	3 1/2	3 1/2	6 1/2	175.00	14.00
80	LD120-1C80T-TB	3535	39.078	38.207	3 1/4	3 1/2	6 1/2	220.00	14.00

型號表示例

LD120	-	1B	26T	Q	-	TB
（1）		（2）	（3）	（4）		（5）

（1）鏈號

（2）鏈輪類型

（3）鏈輪齒數

（4）Q：齒端硬化規格

（5）TB: 帶錐孔

鏈輪的類型

類型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
說明	單排片式	單排單側輪轂	單排雙側輪轂	雙排片式	雙排單側輪轂	雙排雙側輪轂	三排片式	三排單側輪轂	三排雙側輪轂	雙排雙向驅動

圖示
