200-1 STL錐孔鏈輪

STL 錐孔鏈輪的中心孔為錐形，錐度為 4°±15′，配合錐套使用時可通過軸向壓緊實現無鍵連接，確保傳動穩定性和安裝精度。

應用領域

汽車生產

機械工程

包裝行業

物流運輸業

產品手冊索取

產品特點

工藝特點
齒部規格
安裝要求
注意事項
表面處理方式

材料通常為碳鋼或不銹鋼。

可進行包括發黑、鍍鋅或鍍鎳等表面處理，以提高耐磨性和耐腐蝕性。

采用先進的銑齒加工工藝，使齒形更精確。

STL 錐孔鏈輪的中心孔為錐形，錐度為 4°±15′。

齒部硬化：主要用于需要提高齒端強度和磨損壽命的場合，各個尺寸小齒數的機械用碳素鋼輪轂切削規格，齒端部均實施硬化處理。

齒部無硬化：齒端不實施硬化處理，鏈輪大齒數范圍的齒端均為無硬化規格。

請先咨詢我司技術人員以確定適配的鏈輪及配套使用的STL錐套型號。

安裝完成后，檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：可提高鏈輪的防銹性能，表面呈現黃白色。

化學鍍鎳：鏈輪進行化學鍍鎳后耐腐蝕性能、耐磨損性能提高。

發黑處理（表面氧化）：即堿性發黑處理，將鏈輪置于堿性處理液中加熱產生化學作用，在其表面形成黑色薄膜，薄膜具有一定防銹效果。

磷化處理：即磷酸鹽處理。將鏈輪浸入加溫后的磷酸鹽溶液中進行化學處理，使鏈輪表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

■鏈輪尺寸表

齒數

鏈輪型號

型號

外圓直徑

節距圓直徑

錐套型號

尺寸

錐套重量

inch

LD200-1B12T-R2STL

10.83

9.66

1.389

5 5/32

4 7/8

1 1/2

5 3/8

35.3

LD200-1B13T-S2STL

11.64

10.447

1.389

7 1/8

6 3/4

2 1/2

2 7/8

6 3/8

52.2

LD200-1B14T-S2STL

12.46

11.235

1.389

7 1/8

6 3/4

2 1/2

2 7/8

6 3/8

57.5

LD200-1B15T-S2STL

13.26

12.025

1.389

7 1/8

6 3/4

2 1/2

2 7/8

6 3/8

LD200-1B16T-S2STL

14.07

12.815

1.389

7 1/8

6 3/4

2 1/2

2 7/8

6 3/8

LD200-1B17T-S2STL

14.87

13.605

1.389

7 1/8

6 3/4

2 1/2

2 7/8

6 3/8

LD200-1B18T-U0STL

15.68

14.397

1.389

5 23/32

5 1/4

2 1/4

1 5/8

8 3/8

76.5

LD200-1B19T-U0STL

16.48

15.19

1.389

5 23/32

5 1/4

2 1/4

1 5/8

8 3/8

83.7

LD200-1B20T-U0STL

17.29

15.982

1.389

5 23/32

5 1/4

2 1/4

1 5/8

8 3/8

91.3

LD200-1B21T-U0STL

18.09

16.775

1.389

5 23/32

5 1/4

2 1/4

1 5/8

8 3/8

99.4

LD200-1B22T-U0STL

18.89

17.567

1.389

5 23/32

5 1/4

2 1/4

1 5/8

8 3/8

110

LD200-1B23T-U0STL

19.69

18.36

1.389

5 23/32

5 1/4

2 1/4

1 5/8

8 3/8

117

LD200-1B24T-U0STL

20.49

19.152

1.389

5 23/32

5 1/4

2 1/4

1 5/8

8 3/8

126

LD200-1B25T-U0STL

21.29

19.947

1.389

5 23/32

5 1/4

2 1/4

1 5/8

8 3/8

140

LD200-1B26T-U0STL

22.09

20.74

1.389

5 23/32

5 1/4

2 1/4

1 5/8

8 3/8

150

LD200-1B28T-U0STL

23.69

22.33

1.389

5 23/32

5 1/4

2 1/4

1 5/8

8 3/8

169

LD200-1B30T-U0STL

25.29

23.917

1.389

5 23/32

5 1/4

2 1/4

1 5/8

8 3/8

188

LD200-1B32T-U0STL

26.88

25.505

1.389

5 23/32

5 1/4

2 1/4

1 5/8

8 3/8

212

LD200-1B35T-U1STL

29.28

27.89

1.389

7 19/32

7 1/8

2 7/8

8 3/8

252

LD200-1B40T-U1STL

33.27

31.865

1.389

7 19/32

7 1/8

2 7/8

8 3/8

306

LD200-1B45T-U1STL

37.25

35.84

1.389

7 19/32

7 1/8

2 7/8

8 3/8

290

LD200-1B54T-U2STL

44.42

42.995

1.389

10 19/32

10 1/8

4 1/4

8 3/8

385

LD200-1B60T-U2STL

49.2

47.767

1.389

10 19/32

10 1/8

4 1/4

8 3/8

445

型號表示例

LD200	-	1B	30T	Q	-	G	STL
（1）		（2）	（3）	（4）		（5）	（6）

（1）鏈號

（2）鏈輪類型

（3）鏈輪齒數

（4）Q：齒端硬化規格

（5）G：適配錐套型號

（6）STL: 適配錐套類型

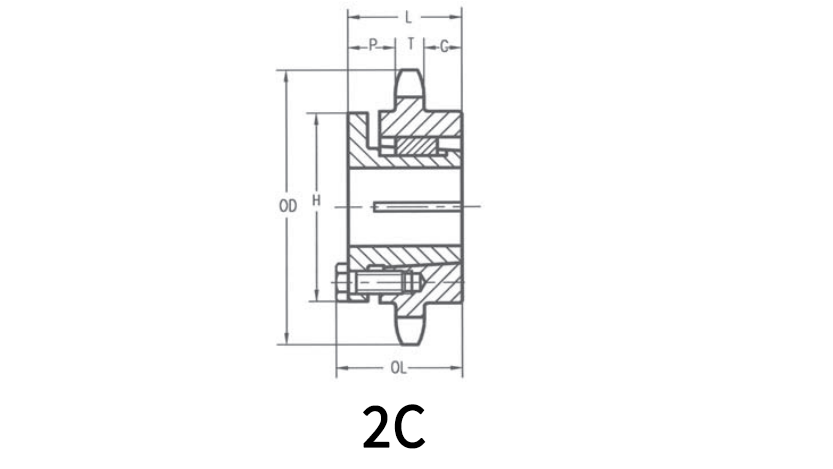

鏈輪的類型

類型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
說明	單排片式	單排單側輪轂	單排雙側輪轂	雙排片式	雙排單側輪轂	雙排雙側輪轂	三排片式	三排單側輪轂	三排雙側輪轂	雙排雙向驅動

圖示
