80-1 STL錐孔鏈輪 10-22T

STL 錐孔鏈輪的中心孔為錐形，錐度為 4°±15′，配合錐套使用時可通過軸向壓緊實現無鍵連接，確保傳動穩定性和安裝精度。

應用領域

汽車生產

機械工程

包裝行業

物流運輸業

產品手冊索取

產品特點

工藝特點
齒部規格
安裝要求
注意事項
表面處理方式

材料通常為碳鋼或不銹鋼。

可進行包括發黑、鍍鋅或鍍鎳等表面處理，以提高耐磨性和耐腐蝕性。

采用先進的銑齒加工工藝，使齒形更精確。

STL 錐孔鏈輪的中心孔為錐形，錐度為 4°±15′。

齒部硬化：主要用于需要提高齒端強度和磨損壽命的場合，各個尺寸小齒數的機械用碳素鋼輪轂切削規格，齒端部均實施硬化處理。

齒部無硬化：齒端不實施硬化處理，鏈輪大齒數范圍的齒端均為無硬化規格。

請先咨詢我司技術人員以確定適配的鏈輪及配套使用的STL錐套型號。

安裝完成后，檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：可提高鏈輪的防銹性能，表面呈現黃白色。

化學鍍鎳：鏈輪進行化學鍍鎳后耐腐蝕性能、耐磨損性能提高。

發黑處理（表面氧化）：即堿性發黑處理，將鏈輪置于堿性處理液中加熱產生化學作用，在其表面形成黑色薄膜，薄膜具有一定防銹效果。

磷化處理：即磷酸鹽處理。將鏈輪浸入加溫后的磷酸鹽溶液中進行化學處理，使鏈輪表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

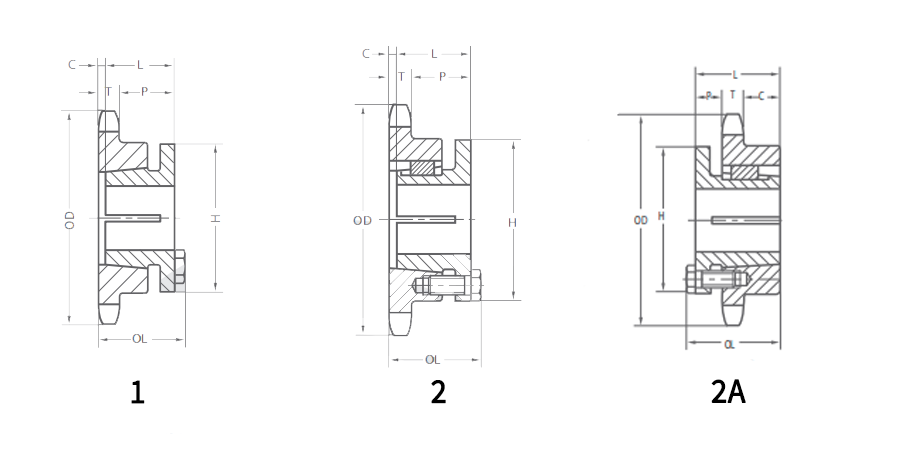

■鏈輪尺寸表

齒數	鏈輪型號	型號	外圓直徑	節距圓直徑	錐套型號	尺寸						錐套重量
			De	Dp		T	OL	L	P	C	H
			inch	inch		inch	inch	inch	inch	inch	inch
10	LD80-1B10T-HSTL	1	3.68	3.236	H	0.575	2 3/32	1 1/4	1 3/8	21/32	2 1/2	2
11	LD80-1B11T-HSTL	1	3.98	3.550	H		1 1/2	1 1/4	3/4	1/16	2 1/2	1.3
11	LD80-1B11T-PSTL	2	3.98	3.550	P1		2 11/32	1 15/16	1 17/32	2/32	3	1.8
12	LD80-1B12T-PSTL	2	4.33	3.864	P1		2 3/16	1 15/16	1 3/8	一	3	2
13	LD80-1B13T-PSTL	2	4.66	4.179	P1		2 3/16	1 15/16	1 3/8	一	3	2.3
14	LD80-1B14T-PSTL	2	4.98	4.494	P1	0.575	2 3/16	1 15/16	1 3/8	一	3	2.7
14	LD80-1B14T-QSTL	2	4.98	4.494	Q1		2 25/32	2 1/2	1 15/16	一	4 1/8	3
15	LD80-1B15T-PSTL	2	5.31	4.810	P1		2 3/16	1 15/16	1 3/8	一	3	3.2
15	LD80-1B15T-QSTL	2	5.31	4.810	Q1		2 25/32	1 1/2	1 15/16	一	4 1/8	3.6
16	LD80-1B16T-PSTL	2	5.63	5.126	P1		2 3/16	1 15/16	1 3/8	一	3	3.6
16	LD80-1B16T-QSTL	2	5.63	5.126	Q1	0.575	2 25/32	2 1/2	1 15/16	一	4 1/8	4.6
17	LD80-1B17T-PSTL	2	5.95	5.442	P1		2 3/16	1 15/16	1 3/8	一	3	3.9
17	LD80-1B17T-QSTL	2	5.95	5.442	Q1		2 25/32	2 1/2	1 15/16	一	4 1/8	5.4
18	LD80-1B18T-PSTL	2	6.27	5.759	P1		2 3/16	1 15/16	1 3/8	一	3	4.5
18	LD80-1B18T-QSTL	2	6.27	5.759	Q1		2 25/32	2 1/2	1 15/16	一	4 1/8	6
19	LD80-1B19T-PSTL	2	6.59	6.079	P1	0.575	2 3/16	1 15/16	1 3/8	一	3	4.8
19	LD80-1B19T-QSTL	2	6.59	6.079	Q1		2 25/32	2 1/2	1 15/16	一	4 1/8	6.4
20	LD80-1B20T-QSTL	2	6.91	6.392	Q1		2 25/32	2 1/2	1 15/16	一	4 1/8	6.9
21	LD80-1B21T-QSTL	2	7.24	6.710	Q1		2 25/32	2 1/2	1 15/16	一	4 1/8	7.4
22	LD80-1B22T-QSTL	2	7.56	7.027	Q1		2 25/32	2 1/2	1 15/16	一	4 1/8	8

型號表示例

LD80	-	1B	14T	Q	-	G	STL
（1）		（2）	（3）	（4）		（5）	（6）

（1）鏈號

（2）鏈輪類型

（3）鏈輪齒數

（4）Q：齒端硬化規格

（5）G：適配錐套型號

（6）STL: 適配錐套類型

鏈輪的類型

類型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
說明	單排片式	單排單側輪轂	單排雙側輪轂	雙排片式	雙排單側輪轂	雙排雙側輪轂	三排片式	三排單側輪轂	三排雙側輪轂	雙排雙向驅動

圖示
