成品孔鏈輪 16B-1

成品孔鏈輪，安裝（聯結）后無背隙，由于采用軸向固定，不需要“防止脫落具”，定位準確，鏈輪孔已經加工完成，可直接安裝使用，配用LD16B-1單排鏈條。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
齒部規格
安裝要求
注意事項
表面處理方式

采用優質碳素結構鋼進行沖壓成型。

表面進行了噴吵、電鍍處理。

采用先進的銑齒加工工藝，使齒形更精確。

鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。

齒部硬化：需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，齒端部均實施硬化處理。

齒部無硬化：齒端不實施硬化處理。鏈輪大齒數范圍的齒端均為無硬化規格。

正確選用鏈輪型號。

檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。

按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。

裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

從動鏈輪應有張緊裝置。

鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。

由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。

要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

鍍鋅：鍍鋅是以提高金屬的防銹性能為目的的表面處理工藝。隨著鈷酸鹽純化處理的進步，外觀性能也有了很大的提高。

化學鍍鎳：化學鍍鎳的耐腐蝕性能、耐磨損性能提高，鍍鎳過程中不通電、無電解。適合使用在形狀復雜、尺寸精度要求高的產品上。

發黑處理（表面氧化）：即堿性發黑處理，將金屬置于堿性處理液中加熱，金屬本身起化學作用，在其表面形成黑色皮膜，皮膜具有防銹效果。

磷化處理：即磷酸鹽處理。將金屬浸入加溫后的磷酸鹽溶液中進行化學處理，使金屬表面形成磷酸鹽保護膜。

技術參數

點擊圖片放大

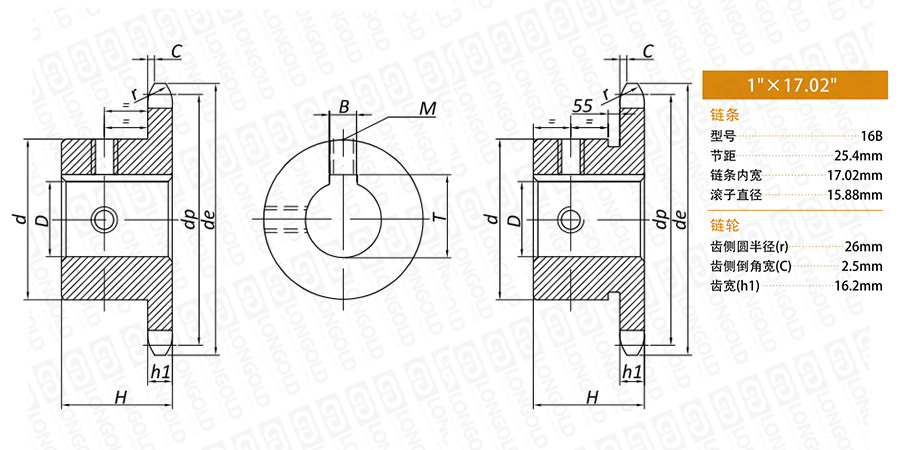

■鏈輪本體結構詳見如上圖

上圖為16B-1 成品孔鏈輪的結構圖。

可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。

■鏈輪尺寸表

齒數	鏈輪型號	外圓直徑	節距圓直徑	軸孔徑	鏈輪總厚	輪轂直徑	PDF圖紙	DXF圖紙
齒數		外圓直徑	節距圓直徑	軸孔徑	鏈輪總厚	輪轂直徑
Z		de	dp	D	H	d
Z		mm	mm	mm	mm	mm
11	LD16B-1B11T-D25	99.50	90.14	25	40	61	請咨詢	請咨詢
	LD16B-1B11T-D28			28
	LD16B-1B11T-D30			30
	LD16B-1B11T-D32			32
	LD16B-1B11T-D35			35
	LD16B-1B11T-D38			38		65
	LD16B-1B11T-D40			40		67
	LD16B-1B11T-D42			42		69
12	LD16B-1B12T-D25	109.00	98.14	25	40	69
	LD16B-1B12T-D28			28
	LD16B-1B12T-D30			30
	LD16B-1B12T-D32			32
	LD16B-1B12T-D35			35
	LD16B-1B12T-D38			38
	LD16B-1B12T-D40			40
	LD16B-1B12T-D42			42
13	LD16B-1B13T-D25	117.00	106.12	25	40	78
	LD16B-1B13T-D28			28
	LD16B-1B13T-D30			30
	LD16B-1B13T-D32			32
	LD16B-1B13T-D35			35
	LD16B-1B13T-D38			38
	LD16B-1B13T-D40			40
	LD16B-1B13T-D42			42
	LD16B-1B13T-D45			45
	LD16B-1B13T-D48			48
	LD16B-1B13T-D50			50		82
14	LD16B-1B14T-D25	125.00	114.15	25	40	84
	LD16B-1B14T-D28			28
	LD16B-1B14T-D30			30
	LD16B-1B14T-D32			32
	LD16B-1B14T-D35			35
	LD16B-1B14T-D38			38
	LD16B-1B14T-D40			40
	LD16B-1B14T-D42			42
	LD16B-1B14T-D45			45
	LD16B-1B14T-D48			48
	LD16B-1B14T-D50			50
15	LD16B-1B15T-D25	133.00	122.17	25	40	92
	LD16B-1B15T-D28			28
	LD16B-1B15T-D30			30
	LD16B-1B15T-D32			32
	LD16B-1B15T-D35			35
	LD16B-1B15T-D38			38
	LD16B-1B15T-D40			40
	LD16B-1B15T-D42			42
	LD16B-1B15T-D45			45
	LD16B-1B15T-D48			48
	LD16B-1B15T-D50			50
16	LD16B-1B16T-D25	141.00	130.20	25	45	100
	LD16B-1B16T-D28			28
	LD16B-1B16T-D30			30
	LD16B-1B16T-D32			32
	LD16B-1B16T-D35			35
	LD16B-1B16T-D38			38
	LD16B-1B16T-D40			40
	LD16B-1B16T-D42			42
	LD16B-1B16T-D45			45
	LD16B-1B16T-D48			48
	LD16B-1B16T-D50			50
17	LD16B-1B17T-D25	149.00	138.22	25	45	100
	LD16B-1B17T-D28			28
	LD16B-1B17T-D30			30
	LD16B-1B17T-D32			32
	LD16B-1B17T-D35			35
	LD16B-1B17T-D38			38
	LD16B-1B17T-D40			40
	LD16B-1B17T-D42			42
	LD16B-1B17T-D45			45
	LD16B-1B17T-D48			48
	LD16B-1B17T-D50			50
18	LD16B-1B18T-D25	157.00	146.28	25	45	100
	LD16B-1B18T-D28			28
	LD16B-1B18T-D30			30
	LD16B-1B18T-D32			32
	LD16B-1B18T-D35			35
	LD16B-1B18T-D38			38
	LD16B-1B18T-D40			40
	LD16B-1B18T-D42			42
	LD16B-1B18T-D45			45
	LD16B-1B18T-D48			48
	LD16B-1B18T-D50			50
19	LD16B-1B19T-D25	165.20	154.33	25	45	100
	LD16B-1B19T-D28			28
	LD16B-1B19T-D30			30
	LD16B-1B19T-D32			32
	LD16B-1B19T-D35			35
	LD16B-1B19T-D38			38
	LD16B-1B19T-D40			40
	LD16B-1B19T-D42			42
	LD16B-1B19T-D45			45
	LD16B-1B19T-D48			48
	LD16B-1B19T-D50			50
20	LD16B-1B20T-D25	173.20	162.38	25	45	100
	LD16B-1B20T-D28			28
	LD16B-1B20T-D30			30
	LD16B-1B20T-D32			32
	LD16B-1B20T-D35			35
	LD16B-1B20T-D38			38
	LD16B-1B20T-D40			40
	LD16B-1B20T-D42			42
	LD16B-1B20T-D45			45
	LD16B-1B20T-D48			48
	LD16B-1B20T-D50			50
21	LD16B-1B21T-D25	181.20	170.43	25	45	100
	LD16B-1B21T-D28			28
	LD16B-1B21T-D30			30
	LD16B-1B21T-D32			32
	LD16B-1B21T-D35			35
	LD16B-1B21T-D38			38
	LD16B-1B21T-D40			40
	LD16B-1B21T-D42			42
	LD16B-1B21T-D45			45
	LD16B-1B21T-D48			48
	LD16B-1B21T-D50			50
22	LD16B-1B22T-D25	189.30	178.48	25	45	100
	LD16B-1B22T-D28			28
	LD16B-1B22T-D30			30
	LD16B-1B22T-D32			32
	LD16B-1B22T-D35			35
	LD16B-1B22T-D38			38	50	110
	LD16B-1B22T-D40			40
	LD16B-1B22T-D42			42
	LD16B-1B22T-D45			45
	LD16B-1B22T-D48			48
	LD16B-1B22T-D50			50
23	LD16B-1B23T-D25	197.50	186.53	25	50	110
	LD16B-1B23T-D28			28
	LD16B-1B23T-D30			30
	LD16B-1B23T-D32			32
	LD16B-1B23T-D35			35
	LD16B-1B23T-D38			38
	LD16B-1B23T-D40			40
	LD16B-1B23T-D42			42
	LD16B-1B23T-D45			45
	LD16B-1B23T-D48			48
	LD16B-1B23T-D50			50
24	LD16B-1B24T-D25	205.50	194.59	25	50	110
	LD16B-1B24T-D28			28
	LD16B-1B24T-D30			30
	LD16B-1B24T-D32			32
	LD16B-1B24T-D35			35
	LD16B-1B24T-D38			38
	LD16B-1B24T-D40			40
	LD16B-1B24T-D42			42
	LD16B-1B24T-D45			15
	LD16B-1B24T-D48			18
	LD16B-1B24T-D50			50
25	LD16B-1B25T-D25	213.50	202.66	25	50	110
	LD16B-1B25T-D28			28
	LD16B-1B25T-D30			30
	LD16B-1B25T-D32			32
	LD16B-1B25T-D35			35
	LD16B-1B25T-D38			38
	LD16B-1B25T-D40			40
	LD16B-1B25T-D42			42
	LD16B-1B25T-D45			15
	LD16B-1B25T-D48			18
	LD16B-1B25T-D50			50

注：1.*表示輪轂上有淺鍵槽。

型號表示例

LD16B	-	1B	25T	Q	-	D50
（1）		（2）	（3）	（4）		（5）

（1）鏈號

（2）鏈輪類型

（3）鏈輪齒數

（4）Q：齒端硬化規格

（5）成品孔內徑

鏈輪的類型

類型	1A型	1B 型	1C 型	2A型	2B型	2C型	3A型	3B型	3C型	SD型
說明	單排片式	單排單側輪轂	單排雙側輪轂	雙排片式	雙排單側輪轂	雙排雙側輪轂	三排片式	三排單側輪轂	三排雙側輪轂	雙排雙向驅動
