HRC彈性聯軸器錐孔系列

HRC彈性聯軸器錐孔系列是一種常用的聯軸器，結構簡單，安全可靠，僅需六角扳手就可快速、方便的拆卸。

應用領域

汽車生產

產品手冊索取

產品特點

工藝特點
聯軸器用途
安裝要求
注意事項
拆卸說明

整體材質為鑄鐵，表面進行了磷化。鐵有良好鑄造性能、切削加工性好，減磨性，耐磨性好、加上它熔化配料簡單，成本低、廣泛用于制造結構復雜鑄件和耐磨件。

梅花聯軸器經過車削，銑削，和拉削等機加工方法加工而成，再經過整體熱處理，以保證足夠的機械強度。

聯軸器可用于紡織、農機、起重運輸、工程、礦山、輕工、化工等機械的軸系傳動。

適用于高溫、潮濕和多塵工況環境，不適用于高速、有劇烈沖擊載荷和傳遞軸向力的場合，聯軸器應在良好的潤滑并有外殼的條件下工作。

擦凈錐套錐面、內孔及聯軸器錐面上的油污等雜物，把錐套裝入聯軸器的錐孔內(錐套上半個螺紋孔必須與聯軸器錐孔上的半個拆卸光孔對齊)。

在擰緊螺孔內裝入螺釘，注意不要擰緊，(錐套1008-3030裝緊定螺釘；3535-5050裝圓柱頭螺釘)，擦凈軸上的油污等雜物，把聯結好的錐套、聯軸器裝入合適的位置。

如果使用鍵塊，應首先保證軸上有合適的鍵槽，擦凈鍵后裝入，用六角扳手逐漸、交替的擰緊螺釘，擰緊力矩見右表，再不滿負荷的情況下運轉一段時間(約半個小時)，停機后檢查并再次擰緊螺釘。

清除孔內的污垢并涂滿凡士林。

聯軸器如不恰當安裝使用會造成故障。

為保證聯軸器安全工作，扭矩、轉速一定要控制在它的額定范圍內。

超載，聯軸器使用超過負荷會導致聯軸器故障，長時間使用也會導致過度磨損。

松開全部螺釘。

在拆卸螺孔中裝入螺釘，擰緊直至錐套與轂分離。

把錐套從軸上卸下來。

技術參數

點擊圖片放大

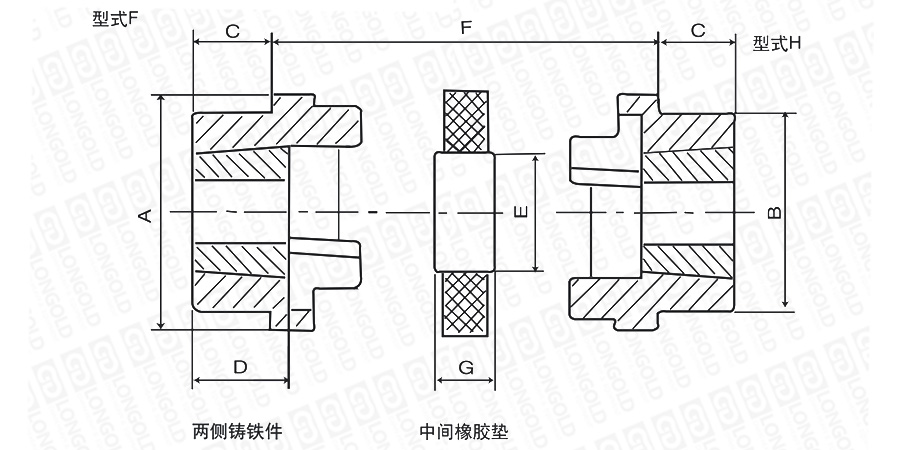

■聯軸器結構詳見如上圖

上圖為HRC彈性聯軸器錐孔系列的結構圖。

可根據客戶的需求，定制聯軸器的外殼，詳細請咨詢隆德技術人員。

■聯軸器尺寸表

型號	錐套	A	B	E	F	G	C	D	J	最大軸孔直徑		L	最大安裝誤差		最高轉速	轉動慣量	重量	PDF圖紙	DXF圖紙
		A	B	E	F	G	C	D	J	最大軸孔直徑		L	徑向	軸向	最高轉速	轉動慣量	重量
		mm	mm	mm	mm	mm	mm	mm	mm	mm	inch	mm	徑向	軸向	rpm	kg·cm2	kg
LDHRC-TB70	1008	69	60	31	25.0	18.0	20.0	23.5	29	25	1	65.0	0.3	0.2	9100	8.5	1.00	請咨詢	請咨詢
LDHRC-TB90	1108	85	70	32	30.5	22.5	19.5	23.5	29	28	11/8	69.5	0.3	0.5	7400	11.5	1.17
LDHRC-TB 110	1610	112	100	45	45.0	29.0	18.5	26.5	38	42	15/8	82.0	0.3	0.6	5630	40.0	5.00
LDHRC-TB130	1610	130	105	50	53.0	36.0	18.0	26.5	38	42	15/8	89.0	0.4	0.8	4850	78.0	5.46
LDHRC-TB150	2012	150	115	60	60.0	40.0	23.5	33.5	42	50	2	107.0	0.4	0.9	4200	181.0	7.11
LDHRC-TB180	2517	180	125	77	73.0	49.0	34.5	46.5	48	60	21/2	142.0	0.4	±1.1	3500	434.0	16.60
LDHRC-TB230	3020	225	155	99	85.5	59.5	39.5	52.5	55	75	3	165.0	0.5	1.3	2800	1207.0	26.00
LDHRC-TB280	3525	275	206	119	106.0	74.5	51.0	66.5	67	100	4	208.0	0.5	1.7	2300	4465.0	50.00

注：J-拆卸錐度套所必須的軸向空間?？傞LL=2C+F

型號表示例

LD		HRC	-	TB	70
		（1）		（2）	（3）

（1）HRC彈性聯軸器

（2）錐孔

（3）型號

聯軸器選型

選擇聯軸器應考慮的幾個方面

(1)動力機的機械特性
根據動力機的特性選擇聯軸器，調整軸系固有頻率，降低扭振振幅，保護傳動裝置部件，提高輸出功率的穩定性。

(2)載荷類別
載荷類別主要有沖擊、振動、正反轉、制動、啟動頻繁等類型，它是選擇聯軸器品種的基本依據。

(3)聯軸器的許用轉速
聯軸器的許用轉速由聯軸器的材料決定，鋼件許用轉速大于鑄鐵件許用轉速，轉速高時應要求聯軸器做動平衡。

(4)聯軸器所連兩軸的相對位移
一般情況下兩軸位移是不可避免的，根據軸向、徑向、角向位移要求的不同選用撓性聯軸器。只有對中精度要求很高的情況下，才選用剛性聯軸器。

(5)聯軸器的傳動精度
以傳遞運動為主的軸系傳動，要求聯軸器具有較高的傳動精度。以傳遞動力為主的軸系傳動要求精度相對較低。

(6)聯軸器尺寸、安裝及維護
聯軸器的外形尺寸，必須在機器設備所允許的安裝空間以內。應選擇裝拆方便、不用維護、維護周期長或維護方便更換易損件不用移動兩軸和對中調整容易的聯軸器。

(7)工作環境
所選聯軸器要求適合周圍的工作環境，以保證聯軸器的使用壽命。

(8)經濟性
在各種要求均滿足的情況下，優先選用價格低的聯軸器。
