XH和XXH系列同步帶輪是工業傳動系統中常用的同步帶輪，它們具有傳動準確、平衡、噪音小、無滑差又節能的特點。
XH系列同步帶輪的節距為22.225mm，而XXH系列的節距為31.750mm。
同步帶輪?般由碳鋼(C45)、鋁合?(2A12)、鑄鐵(GG25)、 灰鐵(HT250)等材料制造。擋圈材質?般為A3鋼(35鋼)，具體材質可根據客戶需求選用。
梯形齒同步帶輪在傳動時具有較高的扭矩傳遞能力，適用于一些對動力傳輸要求較高的場合。
由于同步帶輪的齒形與同步帶的齒形相互嚙合，在傳動過程中不會出現滑動現象，能夠始終保持準確的傳動比。
結構相對簡單，安裝和維護都比較方便。與其他傳動方式相比，不需要進行復雜的潤滑和保養工作，節省了維護成本和時間。而且同步帶的使用壽命較長，更換頻率較低。
同步帶輪的潤滑方式取決于同步帶輪的型號和材質，塑料、鋼制和鑄鐵使用的潤滑方式有所不同，詳情請咨詢隆德技術人員。
XXH200SB同步帶輪是一種特定型號的同步帶輪，其應用領域較為廣泛。
在各類機床中，XXH200SB同步帶輪可用于精確地傳遞動力，驅動工作臺、刀具等部件的運動，保證機床加工的精度和穩定性。
在紡織機械中，XXH200SB同步帶輪可用于驅動紗錠、織布機的經軸和緯軸等部件，實現紗線的纏繞、織物的編織等操作。
軸孔規格為圓孔+螺紋孔、圓孔+鍵槽孔時，本司提供附屬品固定螺絲，同包裝出貨（可能掉落在包裝袋中）。
軸孔規格為圓孔、臺階孔、兩端臺階孔、雙臺階孔時，?螺紋孔。
軸孔內有時可能不進?表?處理。
點擊圖片放大

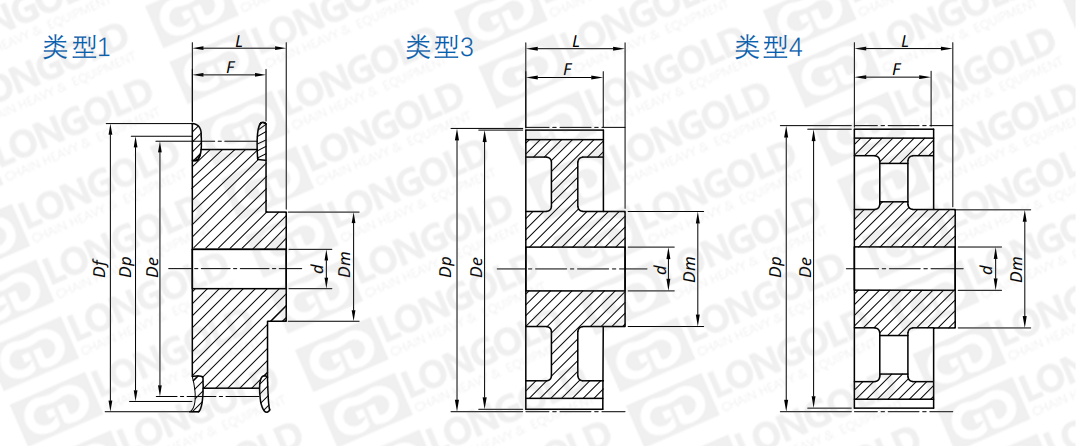

■同步帶輪尺寸表格
同步帶輪型號
類型
齒數
節距圓直徑
外圓直徑
擋圈直徑
輪轂直徑
齒寬
總寬
孔徑
De
Dp
Df
Dm
F
L
d(成品孔徑)
d(最大孔徑)
inch
inch
inch
inch
inch
inch
inch
inch
XXH20018T-F
1
18
7.042
7.162
7 7/8
5 9/16
2 5/8
4
1 1/8
3 1/2
XXH20019T-F
1
19
7.440
7.560
8 1/16
5 9/16
2 5/8
4
1 1/8
3 1/2
XXH20020T-F
1
20
7.838
7.958
8 5/16
6
2 5/8
4
1 1/8
3 7/8
XXH20021T-F
1
21
8.236
8.356
8 7/8
6
2 5/8
4
1 1/8
3 7/8
XXH20022T-F
1
22
8.633
8.753
9 7/16
6
2 5/8
4
1 1/8
3 7/8
XXH20024T
5
24
9.429
9.549
10 5/16
6
2 5/8
4
1 1/8
3 7/8
XXH20025T
5
25
9.827
9.947
10 5/8
6
2 5/8
4
1 1/8
3 7/8
XXH20026T
5
26
10.225
10.345
11 1/16
6
2 5/8
4
1 1/8
3 7/8
XXH20027T
5
27
10.623
10.743
11 7/16
6
2 5/8
4 3/8
1 1/8
3 7/8
XXH20030T
5
30
11.817
11.937
12 11/16
6
2 5/8
4 3/8
1 1/8
3 7/8
XXH20040T
5C
40
15.795
15.915
16 5/8
6
2 5/8
4 3/8
1 1/8
3 7/8
XXH20048T
4
48
18.979
19.099
-
6 15/16
2 5/8
4 3/4
1 1/8
4 1/2
XXH20060T
4
60
23.753
23.873
-
6 15/16
2 5/8
4 3/4
1 1/4
4 1/2
XXH20072T
4
72
28.528
28.648
-
6 15/16
2 5/8
4 3/4
1 1/4
4 1/2
XXH20090T
4
90
35.690
35.810
-
6 15/16
2 5/8
4 3/4
1 1/4
4 1/2
|
XXH |
200 |
10T |
- |
F |
- |
SB |
|
|
|
（1） |
（2） |
（3） |
|
（4） |
|
（5） |
|
|
（1）同步帶輪系列
（2）同步帶規格
（3）齒數
（4）帶擋圈
（5）帶成品孔
同步帶輪的適使用案例
設備：滾珠花鍵升降旋轉機構
?的：將從上?道?序接收的?作旋轉90度并使其降低， 轉移到下?道?序。
同步帶輪?途：通過同步帶輪的傳動，改變夾頭的?向。
訂購同步帶輪時的注意事項
必須確認同步帶輪的材質，以及同步帶輪的外圓直徑、同步圓直徑和齒數等參數。
請把同步帶輪的各項要求提供后進行訂購?；蛘?/span>咨詢隆德技術人員。
