FAR型脹緊套

FAR型脹緊套的結構相對簡單，安裝與拆卸容易且對軸和輪轂沒有特別同軸度要求。

應用領域

汽車生產

機械工程

產品手冊索取

產品特點

工藝特點
適用范圍
結構形式

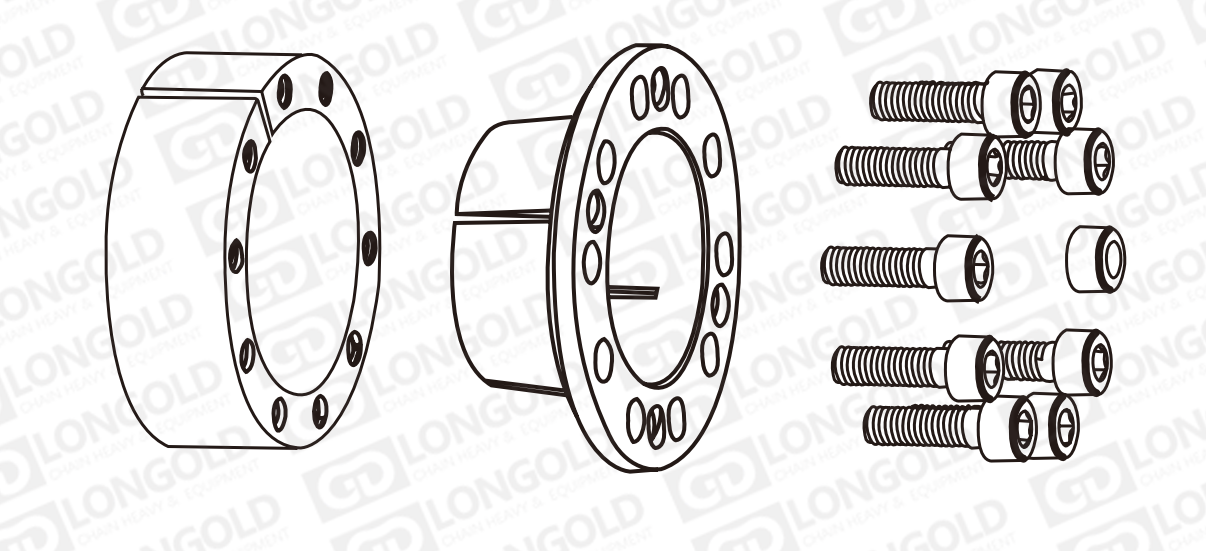

組裝例
選型要素

結構簡單，不需要特殊工具輔助安裝，同時對軸和輪轂沒有特別同軸度要求。

脹緊套涂油后可輕松地將脹緊套裝?沒有銹跡的軸和輪轂上，安裝方便快捷。

Φ5-Φ50(mm)。

額定傳動扭矩：0.127-1.73 KN·m。

適?軸公差：h9。

適?輪轂公差：H9。

執行標準：JB/T 7934 Z21。

安全載荷、輪轂、設計保證系數、使?環境、軸的軸向載荷、傳遞轉矩、所需軸直徑。

技術參數

點擊圖片放大

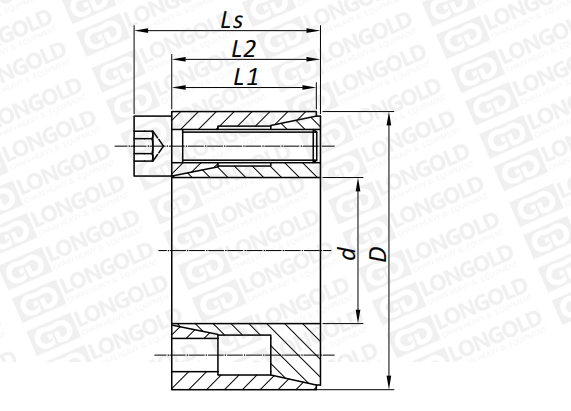

■產品本體結構詳見如上圖

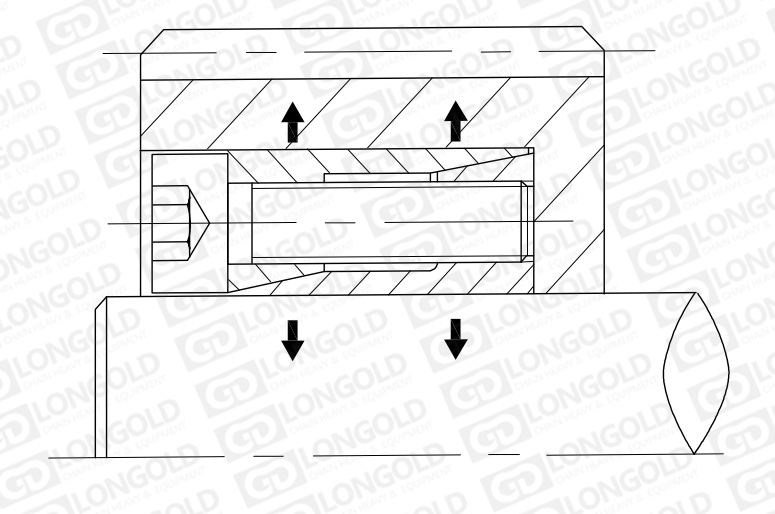

上圖為FAR型脹緊套的結構圖。

可根據客戶的需求，定制指定參數的產品，詳細請咨詢隆德技術人員。

■尺寸表

脹緊套型號	基本尺寸			內六角螺釘	額定負荷		對軸壓力	對轂壓力	螺釘擰緊力矩	參考重量
脹緊套型號	L1	L2	Ls		軸向力	轉矩	對軸壓力	對轂壓力	螺釘擰緊力矩
Φd×ΦD	L1	L2	Ls		Ft	Mt	Ps	Ph	Ma
mm	mm	mm	mm	規格×個數	kN	kN·m	Mpa	Mpa	N·m	kg
PL5x16FAR	10.5	11	13.5	M2.5x3	2	6	150	55	1.2	0.012
PL6x16FAR	10.5	11	13.5	M2.5x3	3	9	184	69	1.2	0.012
PL6.35x16FAR	10.5	11	13.5	M2.5x3	3	10	173	69	1.2	0.012
PL7x17FAR	10.5	11	13.5	M2.5x3	3	11	157	65	1.2	0.013
PL8x18FAR	10.5	11	13.5	M2.5x3	3	12	138	81	1.2	0.015
PL9x20FAR	12.5	13	15.5	M2.5x4	4	18	138	62	1.2	0.020
PL9.53x20FAR	12.5	13	15.5	M2.5x4	4	19	130	62	1.2	0.020
PL10x20FAR	12.5	13	15.5	M2.5x4	4	20	124	62	1.2	0.019
PL11x22FAR	12.5	13	15.5	M2.5X4	4	22	113	56	1.2	0.024
PL12x22FAR	12.5	13	15.5	M2.5X4	4	24	104	56	1.2	0.022
PL14x24FAR	16.5	17	20.0	M3x4	6	42	99	53	2.1	0.039
PL15x28FAR	16.5	17	20.0	M3x4	6	44	93	50	2.1	0.044
PL16x32FAR	16.5	17	21.0	M4x4	10	83	152	76	4.9	0.067
PL17x35FAR	20.5	21	25.0	M4x4	10	88	116	56	4.9	0.090
PL18x35FAR	20.5	21	25.0	M4x4	10	93	109	56	4.9	0.087
PL19x35FAR	20.5	21	25.0	M4x4	10	99	104	56	4.9	0.083
PL20x38FAR	20.5	21	26.0	M5x4	17	170	161	85	10.0	0.100
PL22x40FAR	20.5	21	26.0	M5x4	17	187	146	80	10.0	0.110
PL24x47FAR	25.0	26	32.0	M6x4	24	287	153	78	17.0	0.200
PL25x47FAR	25.0	26	32.0	M6x4	24	299	147	78	17.0	0.190
PL25.4x47FAR	25.0	26	32.0	M6x4	24	304	144	78	17.0	0.180
PL28x50FAR	25.0	26	32.0	M6x6	36	503	196	110	17.0	0.220
PL30x55FAR	25.0	26	32.0	M6x6	36	539	183	100	17.0	0.270
PL32x55FAR	25.0	26	32.0	M6x6	36	575	172	100	17.0	0.250
PL35x60FAR	30.0	31	37.0	M6x8	48	838	176	102	17.0	0.360
PL38x65FAR	30.0	31	37.0	M6x8	48	910	162	95	17.0	0.430
PL40x65FAR	30.0	31	37.0	M6x8	48	958	154	95	17.0	0.400
PL42x75FAR	35.0	36	44.0	M8x6	66	1394	175	98	41.0	0.670
PL45x75FAR	35.0	36	44.0	M8x6	66	1493	163	98	41.0	0.630
PL48x80FAR	35.0	36	44.0	M8x8	89	2124	204	122	41.0	0.740
PL50x80FAR	35.0	36	44.0	M8x8	89	2212	196	122	41.0	0.700

型號表示例

PL	22	×	40	FAR
（1）	（2）		（3）	（4）

（1）動力鎖（脹緊套）

（2）軸徑

（3）外徑

（4）FAR型脹緊套

安裝與拆卸

安裝脹緊聯結套

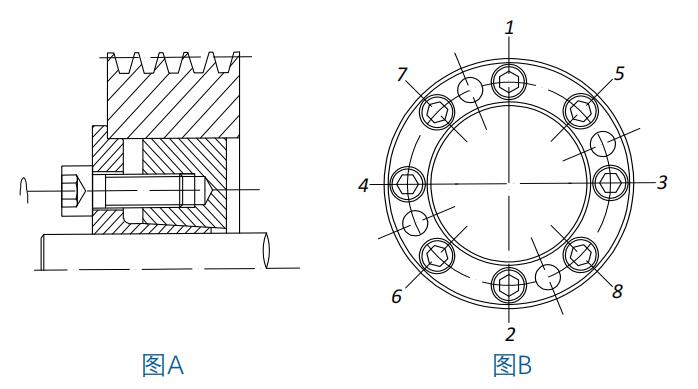

將脹緊聯結件擦拭?凈，裝?輪轂和軸的相應位置(如圖A所示)。

按圖B所示順序，依次擰緊螺釘。

要分3-4次逐次擰緊螺釘直?達到螺釘擰緊?矩。

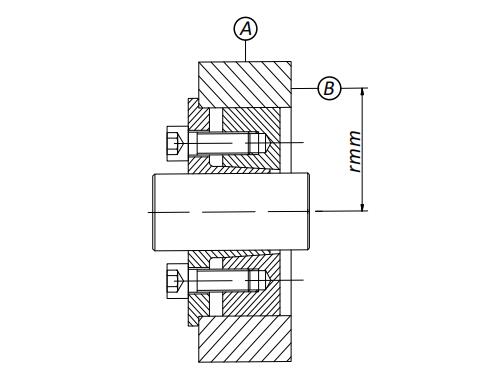

正確按照后的脹緊套應檢驗徑向跳動和軸向跳動。軸向跳動A≤0.05mm，徑向跳動B≤0.002Rmm。
